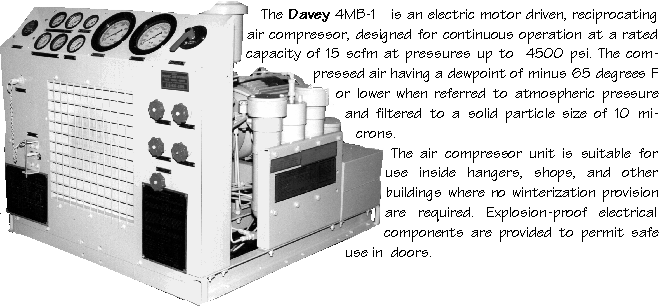

AIR COMPRESSOR UNIT

Type    Reciprocating
Air volume               15 scfm
Air pressure             4500 psig
Power Source             Electric Motor
Length                   45 inches
Width                    37 inches
Height                   33 inches
Volume                   32 cu ft
Weight                   1,165 pounds (dry)
AIR COMPRESSOR ASSEMBLY
Type                    4 stage, radial, reciprocating
Number of cylinders      4
Cooling                  Forced air
ELECTRIC MOTOR
Type                    Three phase, 230/460 VAC ± 10%,
                           four wire, 60 Hertz ± 5%
Class                    Squirrel-cage induction
Rating                   Continuous duty
Enclosure                Drip-proof
Design                   B
Cooling                  Internal fan
Horsepower               15
Speed                    1,750 RPM (full load)
Frame size               254 T
Winding                  Wye (ungrounded)
CAPACITIES
Compressor lubricating oil
         With filter change 5 quarts
         Without filter change 4 quarts

Page 2 for additional specss
